Каркасний чи СІП-будинок набагато легший за цегляний, тому масивна бетонна основа для нього часто надмірна. Стіни з панелей і дерев’яного каркаса передають вагу в окремі точки, а саме так працює фундамент на гвинтових палях. Нижче порівнюємо його з чотирма бетонними варіантами за етапами робіт.

Як каркасний будинок передає вагу на фундамент

У цегляному будинку стіна давить на основу всією довжиною, тому під неї потрібна суцільна бетонна стрічка. У каркасному і СІП-будинку навантаження несуть стійки й нижня обв’язка, а панелі між ними легкі. Фундамент тут має тримати точки під кутами, під перетинами несучих стін і під важкими вузлами: піччю, димарем, сходами.

Палі під такий будинок зв’язують жорсткою обв’язкою з металевого швелера або профілю. Обв’язка розподіляє вагу стін між опорами і не дає їм розійтися, а від її жорсткості залежить крок паль. Більше 3 м між палями, як правило, не закладають. Для важчих споруд поверх паль заливають залізобетонну стрічку-ростверк, а для легких садових будівель вистачає дерев’яного бруса.

Будинок на палях стоїть над землею на висоту, яку задає проєкт. На ділянці з перепадом рельєфу це зручно: різницю висот вирівнюють довжиною паль, а не насипом чи високим цоколем.

Чотири бетонні фундаменти: що відбувається на кожному етапі

Кожен із бетонних варіантів проходить ті самі «мокрі» стадії: земляні роботи, опалубка, армування, заливання й набір міцності. Різниця в обсязі.

  • Стрічковий. Траншею копають по периметру і під усіма несучими стінами на глибину, прив’язану до промерзання ґрунту, на дно кладуть піщано-щебеневу подушку й трамбують її вібромашиною, ставлять опалубку й арматурний каркас, заливають бетон. Потім стрічка набирає міцність близько 28 днів, і весь цей час будівництво стоїть.
  • Монолітна плита. Ґрунт знімають під усю площу будинку, роблять подушку, армують і заливають суцільну плиту. Плита розподіляє вагу будинку на всю площу, але основу під нею треба особливо ретельно ущільнити. Бетону й арматури тут найбільше, а до ділянки має під’їхати автобетонозмішувач.
  • Стовпчастий. Під кожну опору копають яму, ставлять опалубку чи трубу, армують і бетонують, а зверху стовпи зв’язують ростверком. Крок стовпів, як і крок паль, залежить від жорсткості ростверку. Ям менше, ніж траншей, але мокрі процеси й очікування лишаються.
  • Буронабивні палі. Свердловини бурять буровою установкою, а у вологому ґрунті їхні стінки обсипаються, тож роботу доводиться вести швидко або ставити обсадну трубу. Потім опускають арматуру й заливають бетон. Навантажувати такі палі можна лише після того, як бетон набрав міцність.

Окремий ризик усіх чотирьох варіантів становить погода. Заливання в мороз потребує додаткових заходів, тому бетонний фундамент найчастіше планують на теплий сезон.

Як іде монтаж на гвинтових палях

Етапів чотири, і жоден не мокрий:

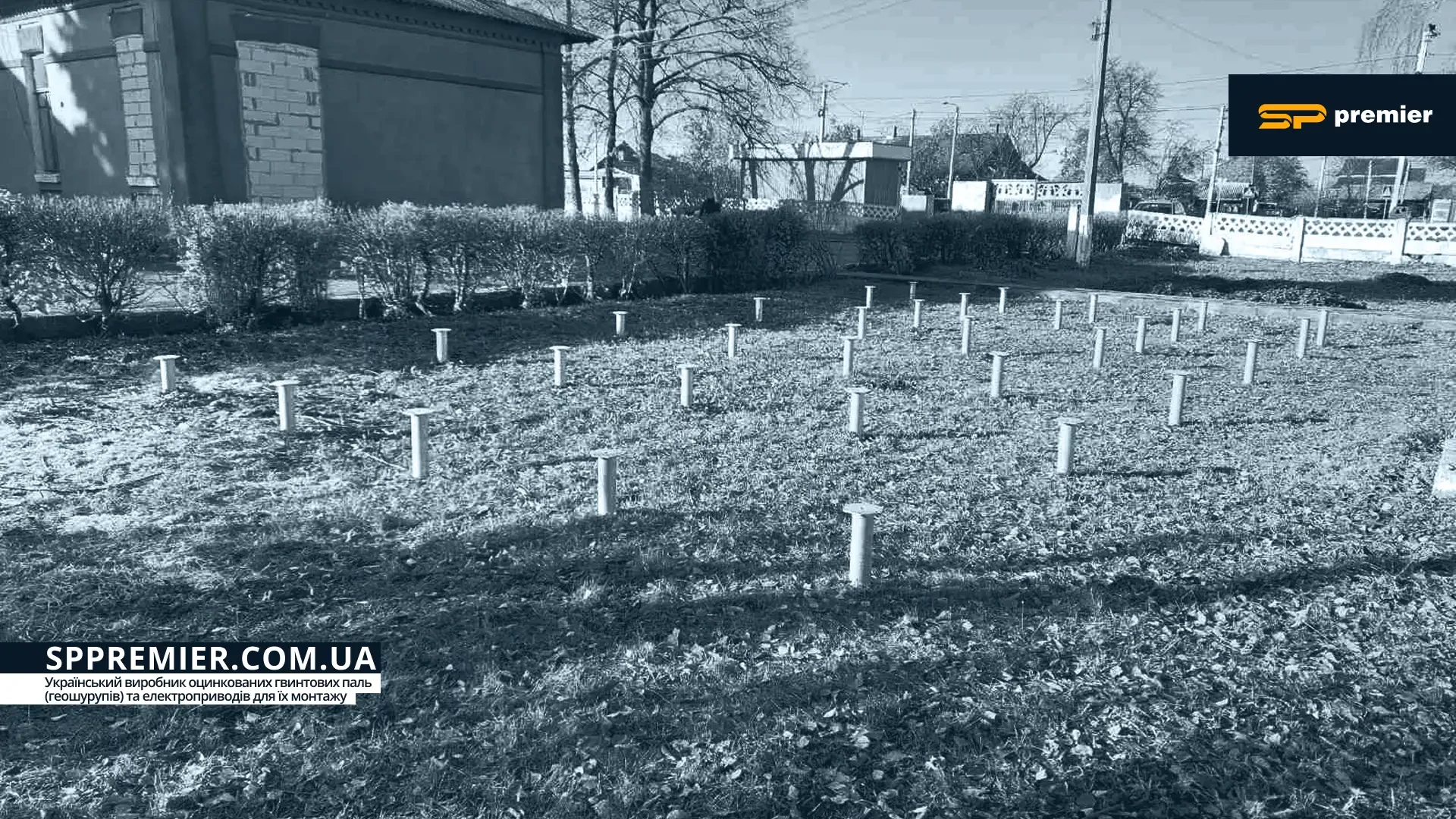

  • Розмітка точок під палі за розрахунковою схемою: кути, перетини несучих стін, місця під піччю та сходами.
  • Закручування. Там, де є під’їзд, палі вкручує гідравлічна установка на базі навантажувача чи гусеничного шасі. Якщо технікою до місця не дістатися, бригада бере ручний електропривід, а в ґрунті роблять неглибоку напрямну лунку, не ширшу за палю.
  • Вирівнювання верхівок паль в один рівень: фланці виводять по горизонту, перевіряючи рівнем кожну опору.
  • Монтаж обв’язки: швелери кріплять до фланців і об’єднують палі в одну жорстку конструкцію, після чого одразу починають ставити каркас.

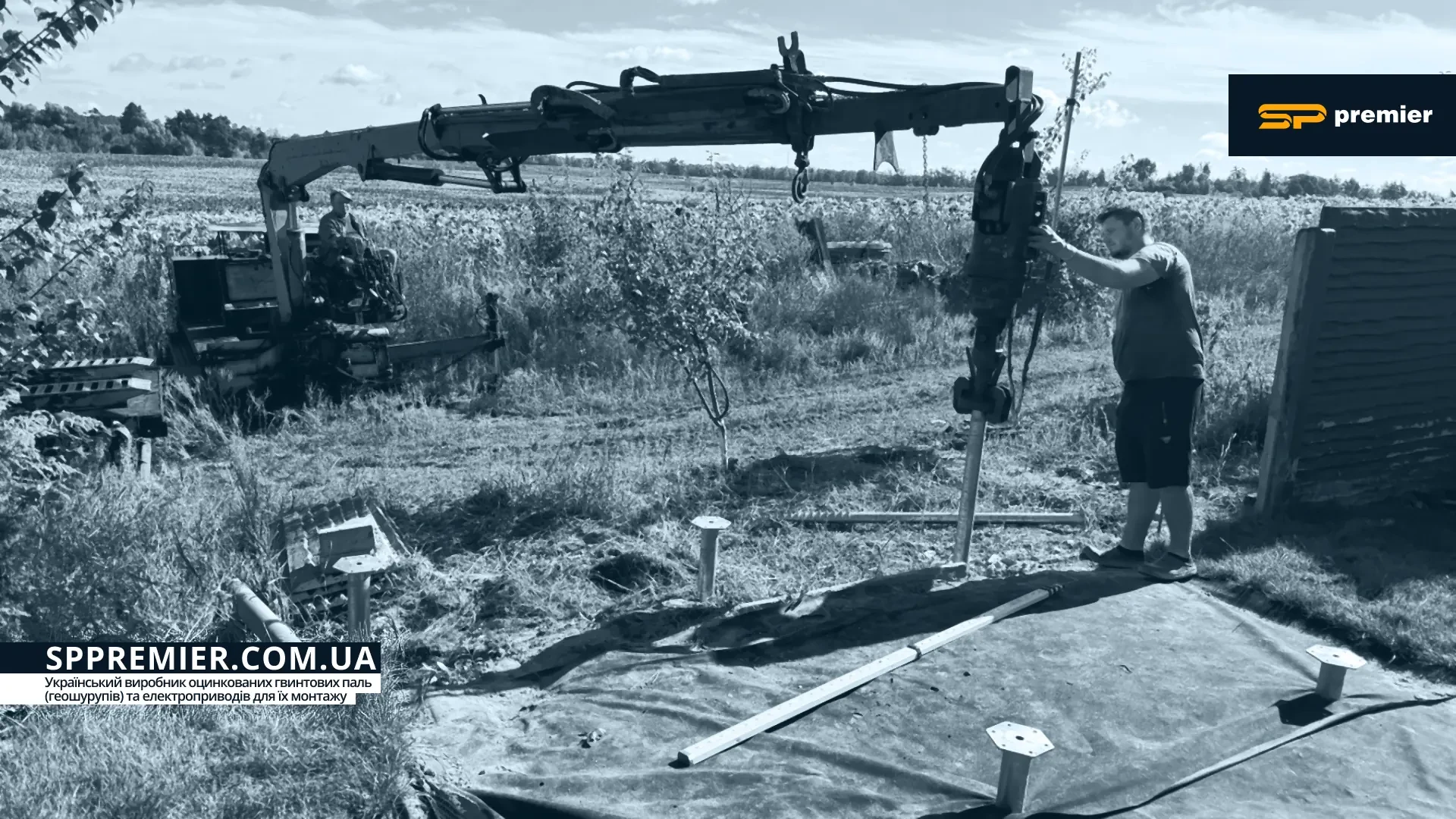

Гідравлічна установка вкручує палю, а монтажник стежить за вертикаллю

Під час закручування опір палі показує, який ґрунт у конкретній точці. Якщо паля йде підозріло легко або раптом зупиняється, точку чи типорозмір переглядають на місці, а палю не добивають ударом, бо удар деформує спіраль. Відхилення від вертикалі не може перевищувати 2°.

Техніку зазвичай привозять автоплатформою разом із палями й бригадою. Монтаж іде в будь-яку пору року, а чекати набору міцності не потрібно: фундамент працює щойно змонтований.

Палі якого діаметра ставлять під каркасний і СІП-будинок

Для легких каркасних, СІП- і модульних будинків використовують гвинтові палі діаметром 76 мм і більше. Типова паля такого діаметра у середньому витримує 2,5 т на стиск і 1,27 т на відрив, ці значення наводять для супіску, суглинку та піску. Скільки опор потрібно і чи вистачить цього діаметра, визначає розрахунок навантаження на кожну палю.

Палі меншого діаметра ставлять під прибудови, а не під стіни будинку. Під терасу чи ґанок підходить паля 60 мм, яка тримає в середньому 1,38 т на стиск. Для легкого навісу над входом чи перголи вистачає 42 мм з несучою здатністю близько 0,66 т.

Що враховують у розрахунку під будинок

Розрахунок ми в SP Premier починаємо з чотирьох даних: габарити, поверховість, матеріал стін і тип обв’язки. Далі сумарну вагу будинку ділять на кількість опор. У цю суму входять каркас, стіни, перекриття й покрівля, меблі та люди, а також сніг, який рахують за ДБН В.1.2-2:2006 для вашого району. Результат на одну палю має бути на 25–30 % меншим за її несучу здатність. Для житлового будинку розрахунок робимо індивідуально під об’єкт.

Довжину палі підбирають за правилом: уся гвинтова спіраль має опинитися глибше за шар, що промерзає взимку. Тому до нормативної глибини промерзання з ДБН (для Києва це близько 0,9 м) додають довжину спіралі і висоту, на яку паля виступає над землею під обв’язку. Формулою це записують як L1 = A + L2 + H.

Оцинкована паля розрахована мінімум на 50 років служби, а за спокійного, неагресивного ґрунту ця цифра сягає 120 років. Рахують її теоретично, за товщиною стінки і швидкістю корозії, тож на конкретній ділянці ресурс визначають волога й хімія ґрунту.

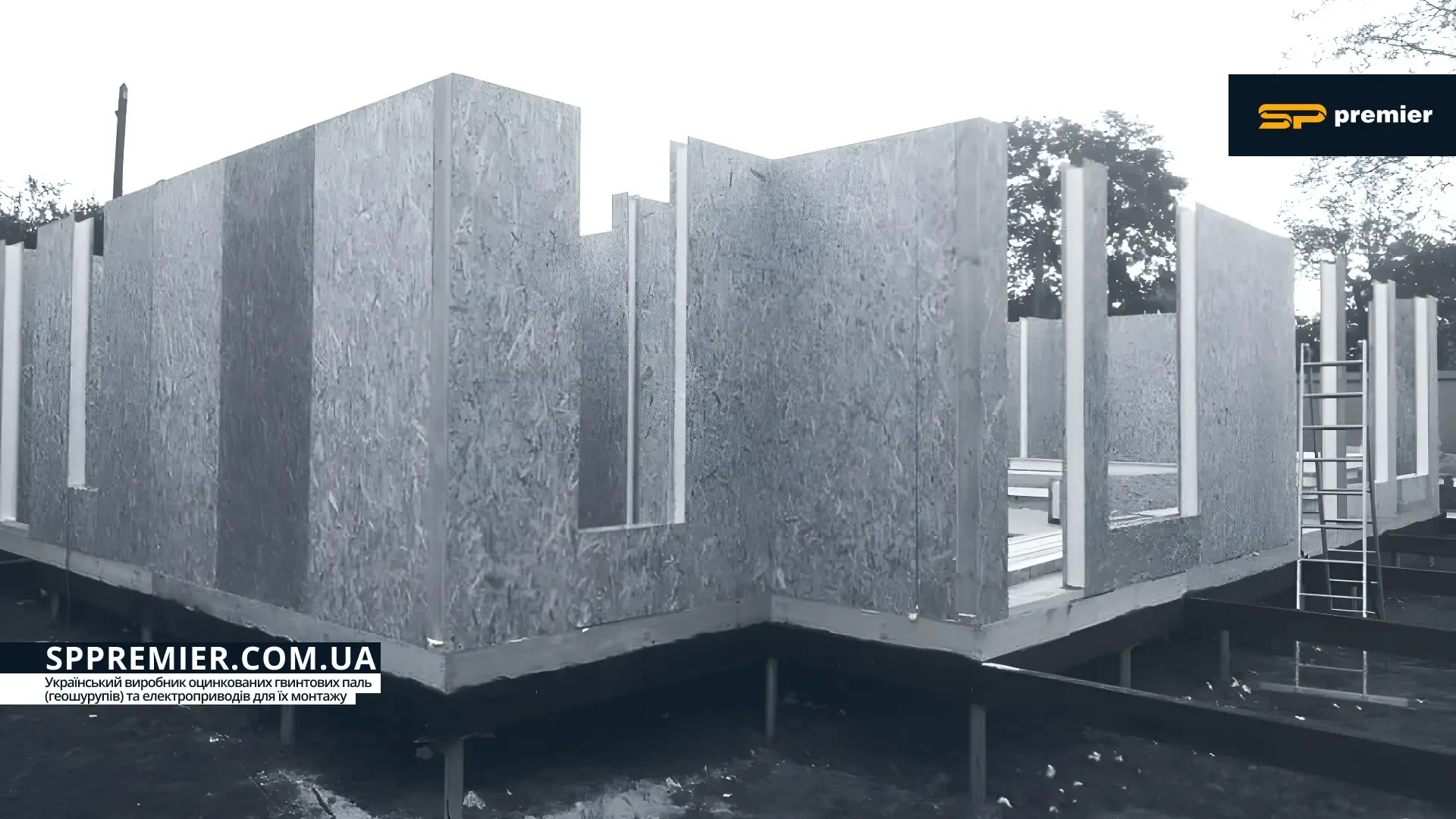

СІП-будинок з фундаментом з гвинтових паль

З чого почати

Перед розрахунком зберіть:

  • план будинку з розмірами, кількістю поверхів, матеріалом стін і схемою несучих стін;
  • тип даху і покрівлі, бо від них залежить снігове навантаження, а для великих звисів і навісів ще й вітрове;
  • місця важких вузлів: печі чи каміна, димаря, сходів;
  • перепад висот на ділянці, бажану висоту підлоги над землею і чи буде прибудована тераса або ґанок;
  • історію ділянки: чи вона на місці старої будівлі, засипаної ями, чи в ґрунті трапляються уламки, через які паля може зупинитися.

Із цими даними кількість, діаметр і довжину паль можна порахувати до початку будівництва. У Києві та області SP Premier виконує монтаж фундаменту з гвинтових паль під ключ: https://sppremier.com.ua/ua/ground-screw-piles-installation.
