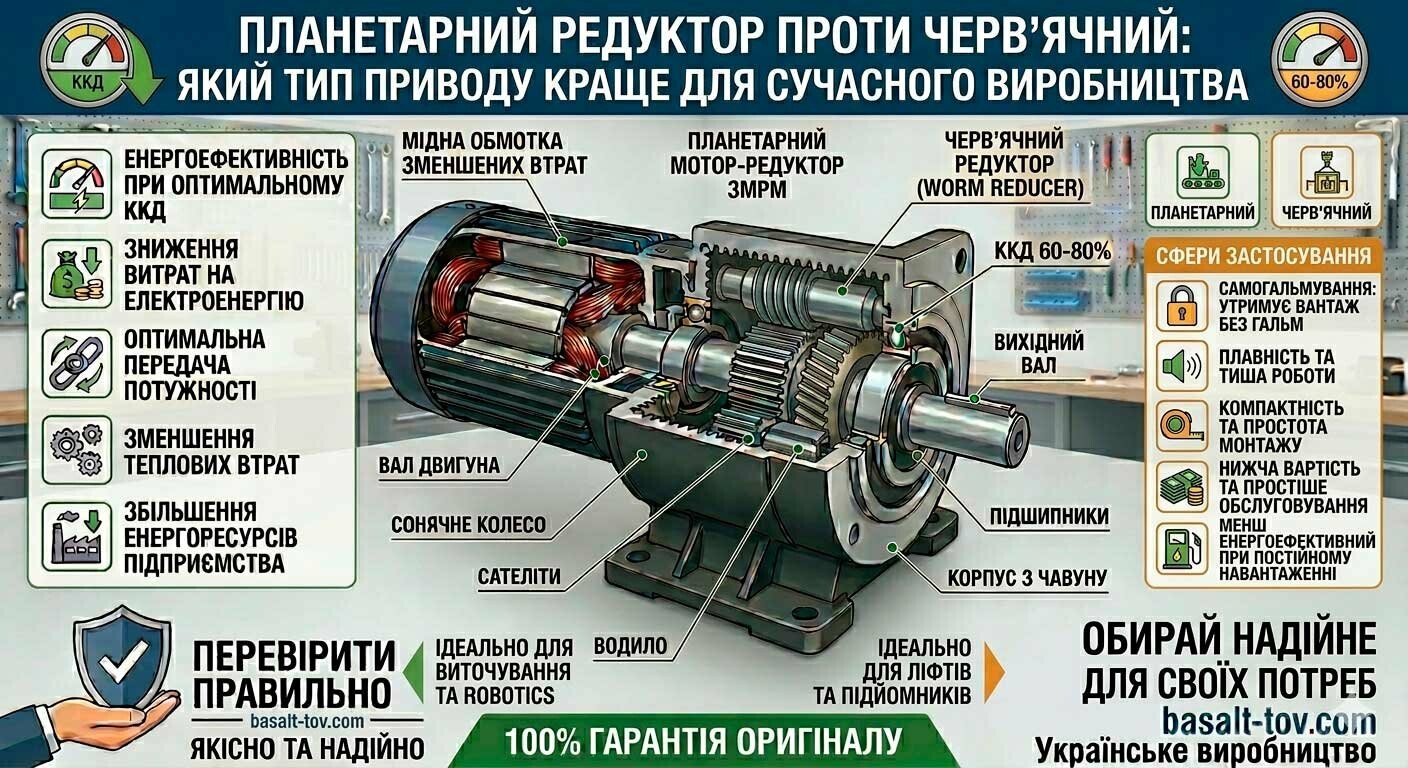

Планетарний редуктор проти черв’ячний: який тип приводу краще для сучасного виробництва

Вибір мотор-редуктора для сучасного виробництва — це завжди компроміс між бюджетом, габаритами та технічними характеристиками. Помилка на етапі проєктування коштує дорого: від постійних простоїв через перегрів до передчасного виходу обладнання з ладу.

Сьогодні в індустрії найчастіше конкурують два типи передач: планетарні https://basalt-tov.com/reduktory-ta-pryvody/planetarni-reduktory  та черв’ячні. Давайте розберемося без зайвої теорії, на практичних прикладах, який редуктор виграє в конкретних виробничих ситуаціях.

Конструктивна різниця: як вони влаштовані

• Черв’ячний редуктор: Передача моменту відбувається через зачеплення «черв’яка» (гвинта) та черв’ячного колеса. Осі валів розташовані під кутом 90° один до одного.
• Планетарний редуктор: Має центральну (сонячну) шестерню, навколо якої обертаються кілька «планет» (сателітів), ув'язнених у рухоме водило та зовнішнє зубчасте кільце. Вали розташовані співвісно.

Головні критерії вибору: порівняльна практика

Крутний момент та ККД (Коефіцієнт корисної дії)

• Черв’ячні редуктори: Мають низький або середній ККД (зазвичай від 50% до 85%). Чим більше передаточне число, тим більше енергії втрачається на тертя ковзання, яка перетворюється на тепло.
• Планетарні редуктори: Мають надвисокий ККД (95–98%). Навантаження розподіляється відразу на кілька сателітів, що дозволяє передавати колосальний крутний момент при мінімальних втратах енергії.

Практичний висновок: Якщо обладнання працює в режимі 24/7 (наприклад, магістральний конвеєр), планетарний редуктор швидко окупиться лише за рахунок економії електроенергії.

Габарити, вага та монтаж

• Черв’ячні: Завдяки кутовому компонуванню (90°) вони ідеально підходять для умов, де простір вздовж вала обмежений. Вони «притискаються» до станини обладнання.
• Планетарні: Вони співвісні, надзвичайно компактні та легкі. За однакового крутного моменту планетарний редуктор може бути в 2–3 рази меншим і легшим за черв’ячний.

Ресурс та надійність

• Черв’ячні: Тертя ковзання призводить до швидшого зносу бронзового вінця колеса. Вони погано переносять часті пуски/зупинки та ударні навантаження.
• Планетарні: Працюють на терті кочення. Завдяки розподілу навантаження на кілька точок зачеплення, їхній ресурс у рази вищий. Вони легко витримують регулярні пікові та ударні навантаження.

Ефект самогальмування

• Черв’ячні: Мають унікальну властивість — самогальмування (при великих передаточних числах). Якщо двигун вимкнути, вихідний вал неможливо провернути вручну. Це дозволяє економити на встановленні окремого гальма.
• Планетарні: Не мають самогальмування. Якщо живлення зникне, вал під дією вантажу буде вільно обертатися. Для підйомників обов'язково потрібне встановлення додаткового гальма.

Шум та обслуговування

• Черв’ячні: На початкових етапах працюють дуже тихо завдяки плавному зачепленню. Проте вимагають постійного контролю мастила та його частої заміни через високий нагрів.
• Планетарні: Можуть працювати трохи гучніше (особливо на високих обертах через велику кількість зубчастих коліс). Вони майже не потребують обслуговування, якщо мастило залите на весь термін служби.

Зведена таблиця характеристик

Де краще використовувати кожен тип?

Черв’ячний редуктор — оптимальний вибір для:

• Невеликих транспортерів та конвеєрів з рівномірним навантаженням;
• Поворотних механізмів, де потрібна фіксація положення (наприклад, системи трекінгу сонячних панелей);
• Мешалок, засувок та легких підйомників;
• Проєктів з обмеженим бюджетом та невисокою інтенсивністю роботи.

Планетарний редуктор — незамінний для:

• Сервоприводів та робототехніки (де потрібна висока точність та мінімальний люфт);
• Важкого машинобудування (рольганги, потужні лебідки, дозатори);
• Екструдерів та подрібнювачів (де є високі пускові та ударні моменти);
• Мобільної техніки та мотор-коліс (через жорсткі вимоги до ваги та габаритів).

Індивідуальні рішення для українського бізнесу від Заводу Базальт

Універсального редуктора, який би ідеально підходив під будь-який конвеєр чи прес, не існує. Спроба адаптувати стандартний «каталожний» редуктор під нестандартні умови часто призводить до його передчасного виходу з ладу або перевитрати енергії.

Завод Базальт пропонує інший підхід. Ми не просто продаємо обладнання — ми розробляємо та виготовляємо приводні рішення під конкретні технічні задачі українських підприємств.

Потрібен компактний планетарний редуктор із підвищеним захистом від пилу для агросектору? Або надійний черв'ячний привід зі специфічним валом під модернізацію старого харчового конвеєра? Інженери заводу «Базальт» виконають повний цикл: від точних розрахунків та проектування до випуску готового агрегату з гарантією та сервісним обслуговуванням.

Обирайте привід, який працюватиме на ефективність вашого бізнесу, а не на постійні ремонти.
